| GOST 12820-80 PLAIN FLANGE PN0.6MPA |
|
| ГОСТ 12820-80 ФЛАНЦЫ
PN 0.6 MPA |
|
| RAISED FACE (RF), PN6 |
|
|
 |
Flange Dimensions & Approximate Masses / Flange's Weight
|
| Давление PN = 0,6 МПа (6 кгс/с м²) |
| Наименование |
D, мм |
D1, мм |
dв, мм |
b, мм |
d, мм |
отв., шт. |
Масса, кг. |
| Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20) |
80 |
55 |
19 |
10 |
11 |
4 |
0,33 |
| Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20) |
90 |
65 |
26 |
12 |
0,53 |
| Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20) |
100 |
75 |
33 |
12 |
0,64 |
| Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20) |
120 |
90 |
39 |
13 |
14 |
1,01 |
| Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20) |
130 |
100 |
46 |
13 |
1,21 |
| Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20) |
140 |
110 |
59 |
13 |
1,33 |
| Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20) |
160 |
130 |
78 |
13 |
1,63 |
| Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20) |
185 |
150 |
91 |
15 |
18 |
2,44 |
| Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20) |
205 |
170 |
110 |
15 |
2,85 |
| Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20) |
235 |
200 |
135 |
17 |
8 |
3,88 |
| Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20) |
260 |
225 |
161 |
17 |
4,39 |
| Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20) |
315 |
280 |
222 |
19 |
5,89 |
| Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20) |
370 |
335 |
273 |
20 |
12 |
7,67 |
| Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20) |
435 |
395 |
325 |
20 |
22 |
10,28 |
| Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20) |
485 |
445 |
377 |
22 |
12,58 |
| Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20) |
535 |
495 |
426 |
24 |
16 |
15,2 |
| Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20) |
640 |
600 |
530 |
25 |
19,72 |
| Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20) |
755 |
705 |
630 |
25 |
26 |
20 |
26,24 |
| Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20) |
975 |
920 |
820 |
27 |
30 |
24 |
46,14 |
| Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20) |
1 175 |
1 120 |
1 020 |
31 |
28 |
64,36 |
| Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20) |
1 400 |
1 340 |
1 220 |
34 |
33 |
32 |
99,03 |
| Проход условный Dy |
Py 0,6 МПа (6 кгс/см2) |
| dн |
dв |
b |
Масса, кг |
| с соединительным выступом |
с выступом |
с впадиной |
| 10 |
14 |
15 |
10 |
0,31 |
0,31 |
0,30 |
| 15 |
18 |
19 |
0,33 |
0,33 |
0,32 |
| 20 |
25 |
26 |
12 |
0,53 |
0,53 |
0,51 |
| 25 |
32 |
33 |
0,64 |
0,64 |
0,62 |
| 32 |
38 |
39 |
13 |
1,01 |
1,02 |
0,98 |
| 40 |
45 |
46 |
1,21 |
1,19 |
1,16 |
| 50 |
57 |
59 |
1,33 |
1,30 |
1,27 |
| 65 |
76 |
78 |
1,63 |
1,60 |
1,55 |
| 80 |
89 |
91 |
15 |
2,44 |
2,40 |
2,35 |
| 100 |
108 (А) |
110 |
2,85 |
2,81 |
2,72 |
| 114 (Б) |
116 |
2,73 |
2,66 |
2,60 |
| 125 |
133 (А) |
135 |
17 |
3,88 |
3,84 |
3,70 |
| 140 (Б) |
142 |
3,68 |
3,59 |
3,50 |
| 150 |
152 (А) |
154 |
4,63 |
4,65 |
4,43 |
| 159 (Б) |
161 |
4,39 |
4,36 |
4,19 |
| 168 (В) |
170 |
4,09 |
3,98 |
3,89 |
| (175) |
194 |
196 |
19 |
5,36 |
5,33 |
5,14 |
| 200 |
219 |
222 |
5,89 |
5,86 |
5,65 |
| (225) |
245 |
245 |
6,60 |
6,60 |
6,29 |
| 250 |
273 |
273 |
20 |
7,67 |
7,64 |
7,34 |
| 300 |
325 |
325 |
10,28 |
10,18 |
9,74 |
| 350 |
377 |
377 |
22 |
12,58 |
12,45 |
12,00 |
| 400 |
426 |
426 |
24 |
15,20 |
15,07 |
14,53 |
| (450) |
480 |
480 |
17,25 |
17,04 |
16,52 |
| 500 |
530 |
530 |
25 |
19,72 |
19,57 |
18,86 |
| 600 |
630 |
630 |
26,24 |
25,91 |
24,96 |
| (700) |
720 |
720 |
27 |
36,68 |
36,27 |
35,28 |
| 800 |
820 |
820 |
46,14 |
45,66 |
43,65 |
| (900) |
920 |
920 |
29 |
55,10 |
- |
- |
| 1000 |
1020 |
1020 |
31 |
64,36 |
| 1200 |
1220 |
1220 |
34 |
99,03 |
| 1400 |
1420 |
1420 |
43 |
161,45 |
| 1600 |
1620 |
1620 |
48 |
203,05 |

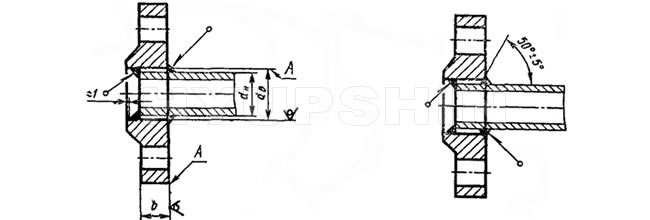

Фланцы стальные плоские приварные с соединительным выступом по ГОСТ 12820-80 |
Фланцы стальные. Фланцы плоские ГОСТ 12820-80. Исполнения, виды использования
Фланцы плоские ГОСТ 12820-80 предназначены для соединения/присоединения технических устройств работающих при давлениях от 0,1 МПа до 2,5 МПа и температуре от -70С до +300С.Фланцы плоские ГОСТ 12820-80 бывают девяти различных исполнений уплотнительных поверхностей и геометрических размеров. Чаще всего используется первое исполнение, но при давлениях свыше 16 атм. (1,6 МПа) и/или использовании кислотных/щелочных (агрессивных) сред выбираются исполнения 2-9. Фланцы плоские стальные по ГОСТ 12820-80 применяют для стыковки трубопровода с запорной арматурой, деталей трубопровода с оборудованием, а также для соединения различных участков трубопровода между собой.
|
|
|
|
|
